懸挑工字鋼梁卸載繩防剪切環技術

一、使用背景

我國的建筑工程技術水平有了巨大的提高，特別是近二十年以來，城市建設基礎建設如火如荼。而高層建筑施工腳手架作為一項重要的分項工程，在施工中的安全性一直以來都是工程技術人員關注的焦點、重點。據相關資料統計，從1995年到2018年間，各地腳手架安全事故中架體坍塌事故約占60%，高空墜落事故約占30%。由此可見，預防腳手架坍塌事故是腳手架安全工作的重點。

傳統的懸挑工字鋼梁腳手架卸載繩是直接受力固定在鋼梁的前端，或是設置簡易的鋼絲繩保護措施，無法有效消除鋼絲繩與鋼梁之間的剪切力。

《建筑施工扣件式鋼管腳手架安全技術規范》JGJ130-2011、《建筑施工腳手架安全技術統一標準》GB51210-2016、《危險性較大的分部分項工程安全管理規定》等相關的文件中對此部位節點做法也沒有明確的說明及要求。

二、具體實施方案

方案一：

1、防剪切環的規格、樣式和尺寸確定

根據規范要求所選用的卸載鋼絲繩型號為Ф16，因此確定防剪切環的寬度為20mm，根據所用的工字鋼梁型號確定防剪切環的長度及防掉落節點構造做法。防剪切環長度為120mm長，兩端 90°圓弧彎折上反 50mm 高，及在兩側端頭設置 20mm 長防掉落卡點，并在鋼梁底部焊接Ф20 鋼管或鋼筋阻擋桿件。

2、防剪切環的材質選定

經試驗選定強度高、不易老化、周轉率高的鍍鋅鋼管材質。

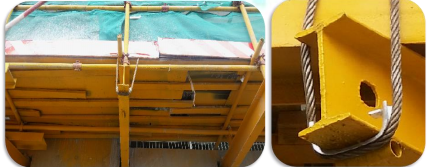

現場使用安裝

方案二：

1、防剪切環的規格、樣式和尺寸

與(方案一)中的防剪切環規格相同，寬 20mm，長 120mm，兩端90”圓弧彎折上反50mm 高。區別之處：在鋼梁端部100mm 處打Ф8孔,采用絲桿穿過鋼梁與防剪切環連接。

材質同樣為鍍鋅鋼管。(詳見下圖)

三、與傳統做法對比

不足之處:

1、傳統做法不能有效的消除鋼梁與卸載鋼絲繩之間的剪切力；

2、傳統做法不能使型鋼懸挑腳手架的安全性得到有效保障；

3、傳統做法使用的材料不可以重復周轉利用，增加成本。

四、效益分析

1、社會效益

懸挑工字鋼梁卸載繩防剪切環技術的投入使用，將大大提高懸挑腳手架的安全性，可以使類似工程施工中更加規范化、標準化；同時可為國內高層建筑懸挑腳手架搭設施工增加寶貴的借鑒經驗。

2、經濟效益

該技術可有效提高安全性，經濟效益不明顯，但防剪切環可以重復周轉拆卸使用。

五、使用注意事項及優化建議

在加工防剪切環時，需要對原材料進行驗收合格，確保鋼管的型號和壁厚，并嚴格按照構件的加工尺寸進行加工，確保構件的正常使用。
